ダイカストで高い生産性を発揮するためには豊富な経験と知識が必要とされます。
この分野に長年にわたり携わってきたスイスのアルパー社は、交換容易なチップリング、温調スリーブ、スプレー潤滑装置、真空装置など数々の射出製品を開発してまいりました。

ＫＢＳはアルパー社との技術提携に基づきこれらの製品を国内で製造し、トータルパッケージとしてご提案しています。

ダイカストの性能は、鋳造機械、金型鋼種、射出金型などによって左右されます。射出システムが正しく作動するためには、ショットスリーブと温調装置、プランジャーとロッドの冷却装置、プランジャーとショットスリーブの潤滑装置などが重要です。

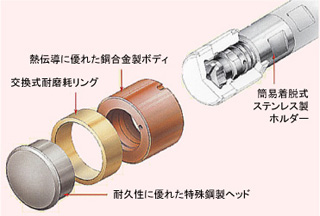

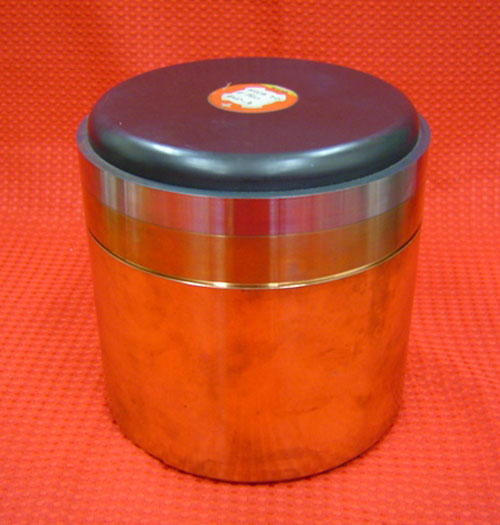

銅合金製の本体、取替え可能な耐磨耗リング、先端頭部の寿命を改善する調質鋼ヘッドで構成されており、一体型のチップを標準装備したＡシリーズ、分割リング付きのＲシリーズ、多重リング付きのＲＶシリーズがあります。

プランジャーとショットスリーブの潤滑は不可欠です。プランジャーには滴下式潤滑、スリーブには潤滑剤を噴霧するスプレー式潤滑、両者を併用したコンビ潤滑システムがあります。

湯口の下あるいはスリーブに穿孔したダクトと水流調節用熱伝対制御回路とで構成されています。

スリーブを予熱してチップとスリーブの磨耗を防止し、起動時に発生するスクラップをなくします。

スリーブ・プランジャーシステムの熱制御を安定して行うために、冷却水をプランジャー内で循環させリングとプランジャーを冷却します。

チルベントまたは空気制御バルブで構成され、バルブは鋳型と真空ポンプとタンク用制御器に接続されます。

内部に冷却通路が組み込まれており、湯の冷却が迅速に行われます。

高速充填に適しており、計器板、自動車ドア、エンジンブロック、構造部品などに用いられます。

大型製品の鋳造に適しています。

真空制御に必要な条件を備えた装置で、ユーザー自身で設定、メンテナンスを行うことができます。

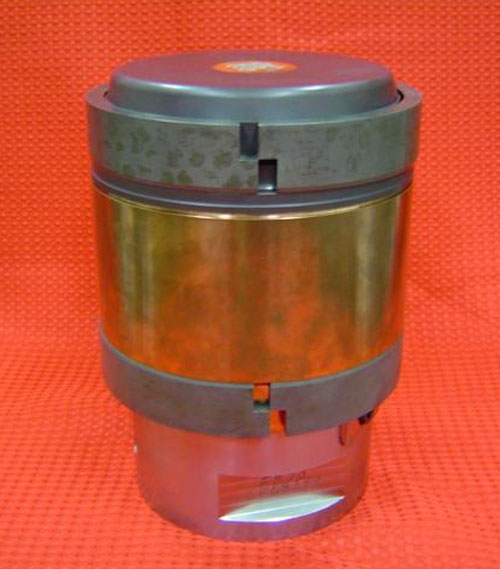

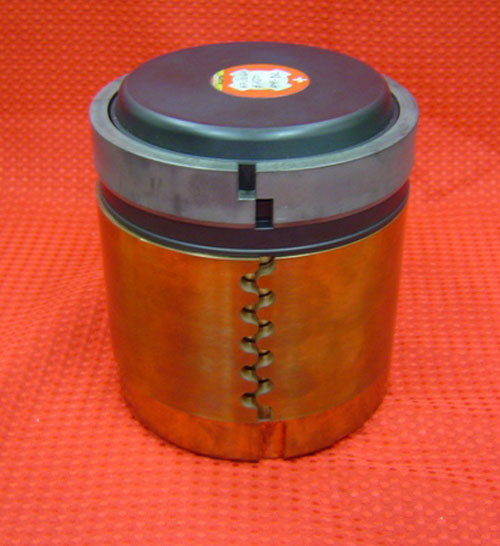

ＡＭＰ－ＲＶ多重リングプランジャーがスリーブと射出ピストンのすきまをなくし、キャビティへの空気の進入を遮断します。

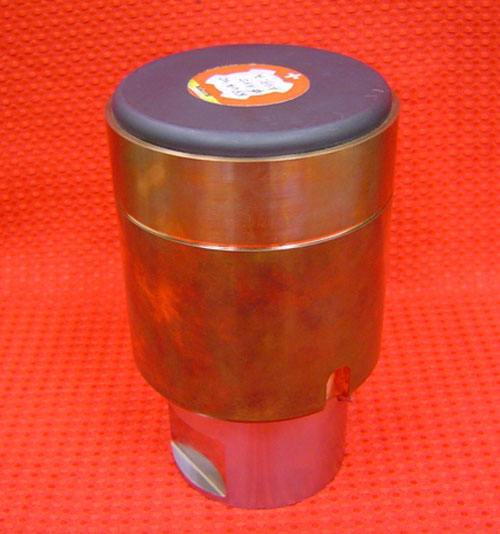

リングプランジャーは銅合金製で、プランジャーの内部に特別な冷却機構を備えているので冷却効率が高く、サイクルタイムの短縮に効果を発揮します。リングは特殊鋼製で、スリーブの内面に密着して二次空気の吸込みを許しません。リングのみで摺動するため抵抗が小さく、少量の潤滑油で作動するのでガスの発生が少なく製品の品質向上につながります。

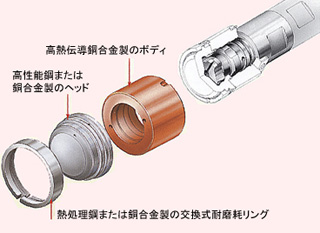

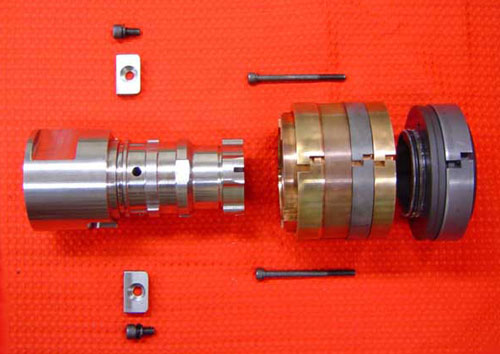

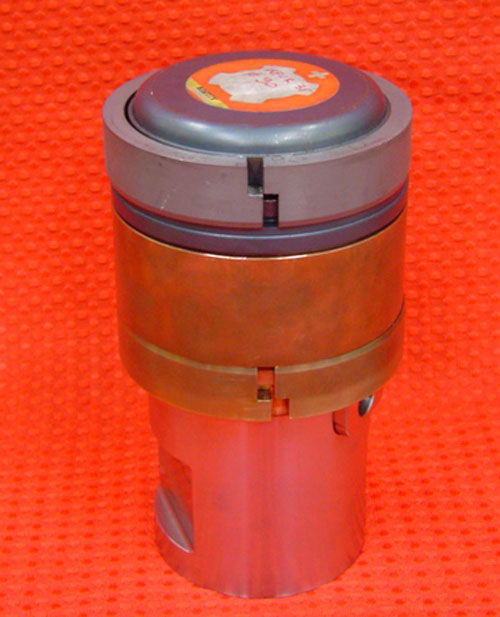

ＡＭＰモジュラープランジャーはヘッドとボディで分割出来るリングプランジャーです。

従来ののＡＲＰプランジャーでは、一部に溶損が発生してもプランジャー全体を交換する必要がありましたが、ＡＭＰでは損傷を受けた部分だけを交換が出来るのでコストが抑えられます。また、プランジャーヘッドに強度が必要な場合には特殊鋼製ヘッド＋銅合金製ボディ、高真空が必要な場合にはヘッドとボディにリングを２本装着（ＡＭＰ－ＲＲタイプ）するなど用途に応じたリングプランジャーをお選びいただけます。

滴下塗布だけで潤滑剤はスリーブ先端まで行き届いているのか？

この疑問にお答えするのがアルパーコンビ潤滑システムです。まずチップへ滴下塗布を行い、続いてスリーブﾞ内径へスプレーｰ塗布を行います。霧状の潤滑剤がスリーブの長さに沿って浸透し、内面を高粘度の薄い膜で均一に覆って保護します。

コールドチャンバーでは、溶湯がキャビティに高圧・高速で注入されるので、射出工程で発生するガスが製品中に侵入して品質に悪影響を及ぼすことがあります。真空システムは、このガスを吸引・排出して射出のばらつきを抑え、減圧による排圧に起因する問題の改善に効果を発揮します。またメッキ等の表面処理および熱処理、溶接などの後加工も簡単に行えるようになります。

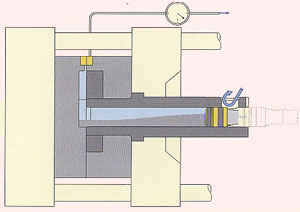

マルチＶＡＣ真空システムは、チルベントまたは空気制御バルブで構成されています。

バルブは真空チャンネルを介して金型に接続され、同時に真空ポンプのコントローラーに接続されています。射出プランジャーが注入孔を通過するとすぐ、真空がショットスリーブとキャビティーの両方に作用します。吸引作用はバルブがコントローラーか溶湯によって閉じられるまで続きます。

マルチＶＡＣ真空コントローラーは、真空制御プロセスやコールドチャンバーあるいはホットチャンバーで要求されるすべての条件を備えた組立式の装置で、ユーザーが調整、プログラム作成、メンテナンスを簡単にできるようになっています。各型式とも独立して設置することが可能で、タンク容量を選ぶことができます。また、中央制御式の真空ユニットに接続することも可能です。

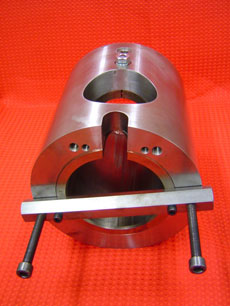

スリーブ給湯口下の溶損対策として、特殊鋼製の交換用インサート、あるいは、銅合金製の水冷クーリングジャケットを装着することが出来ます。ボルトと焼バメでスリーブﾞへの着脱が簡単に行えます。
